خازن های ایمنی به خازن های ایمنی که توسط مقامات ملی تأیید شده است ، مراجعه می کنند.این نوع خازن هنگام عدم موفقیت ، ایمنی شخصی را به خطر نمی اندازد ، بنابراین در انواع تجهیزات الکترونیکی به طور گسترده ای مورد استفاده قرار می گیرد.خازن های ایمنی عمدتاً به دو نوع تقسیم می شوند: خازن های X و خازن Y.خازن X معمولاً در دو خط (L-N) از خط برق وصل می شود و به طور کلی از خازن های فیلم فلزی استفاده می شود.خازن های Y بین دو خط خط برق و زمین (L-E ، N-E) وصل می شوند و معمولاً به صورت جفت ظاهر می شوند.بر اساس حد جریان نشت ، ظرفیت خازن Y نسبتاً کوچک است ، معمولاً در سطح نانوفراد ، در حالی که خازن X در سطح میکروفراد است.از خازن X عمدتاً برای سرکوب تداخل حالت دیفرانسیل استفاده می شود ، در حالی که خازن Y در سرکوب تداخل حالت مشترک مؤثر است.
با توجه به ترکیب مواد خازن های ایمنی ، عمدتاً جنبه های زیر را شامل می شود: محیط معمولاً فیلم پلی پروپیلن است و الکترود یک لایه تبخیر فلزی است.این پوشش از پوسته پلاستیکی PBT مقاوم در برابر شعله (استاندارد UL94V-0) ساخته شده است ، در حالی که این بسته بندی از رزین اپوکسی مقاوم در برابر شعله (همچنین استاندارد UL94V-0) ساخته شده است ، و پین ها معمولاً سیم های فولادی مس پوشیده از مس هستند.

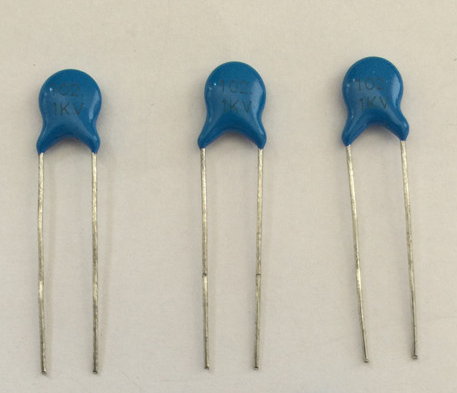

با توجه به انواع محصول ، خازن های ایمنی تقریباً به دو دسته اصلی مواد تقسیم می شوند.خازن های X بیشتر از مواد فیلم ، عمدتا فیلم پلی استر PET و فیلم پلی پروپیلن PP استفاده می کنند.خازن های Y عمدتا از مواد سرامیکی استفاده می کنند.از نظر ظاهری ، خازن های ایمنی ساخته شده از مواد سرامیکی عمدتاً کاشی های سرامیکی گرد هستند ، در حالی که خازن های ایمنی ساخته شده از فیلم پلی استر و فیلم پلی پروپیلن عمدتا با جعبه مربع شکل هستند که می تواند برای خازن های X و خازن های Y استفاده شود.شایان ذکر است که اگرچه خازن های Y بیشتر خازن های سرامیکی هستند ، اما برخی از تولید کنندگان برای ساخت آنها از فیلم های فلزی استفاده می کنند.خازن X عمدتا روش اتصال متقابل را اتخاذ می کند ، در حالی که خازن Y عمدتا روش اتصال خط به زمین را اتخاذ می کند.در مدار EMI ، هر دو خازن X و خازن Y نقش مهمی دارند ، به خصوص ولتاژ اوج پالس که خازن Y می تواند در برابر آن مقاومت کند بسیار بالاتر از خازن X است.با توجه به مقادیر مختلف ولتاژ مقاومت ، خازن های X و خازن های Y به طور کلی قابل تعویض نیستند.
به طور خلاصه ، درک ویژگی های مواد و استفاده صحیح از خازن های ایمنی ، کلید اطمینان از عملکرد ایمن و پایدار تجهیزات الکترونیکی است.هنگام انتخاب خازن ایمنی ، باید ویژگی های مقاومت و ولتاژ آن و همچنین کاربرد خاص آن در مدار را در نظر بگیرید تا از بهترین عملکرد و ایمنی خازن اطمینان حاصل شود.
